Sıcaklık aralı ** ı: | -20 ℃ ~ 150 ℃ | Nem aralığı: | % 20 bağıl nemde ~% 98 RH |
---|---|---|---|
Zaman ısıtın: | -70 ℃ ~ + 100 ℃ (60 dakika içinde) | Aşağı Dime çekin: | 20 ℃ ~ -80 ℃ (80 dakika içinde) |
Garanti: | 1 yıl | Uygulama: | Test maddeleri |
Vurgulamak: | sıcaklık ve nem odası,nem ve sıcaklık kontrol odası |

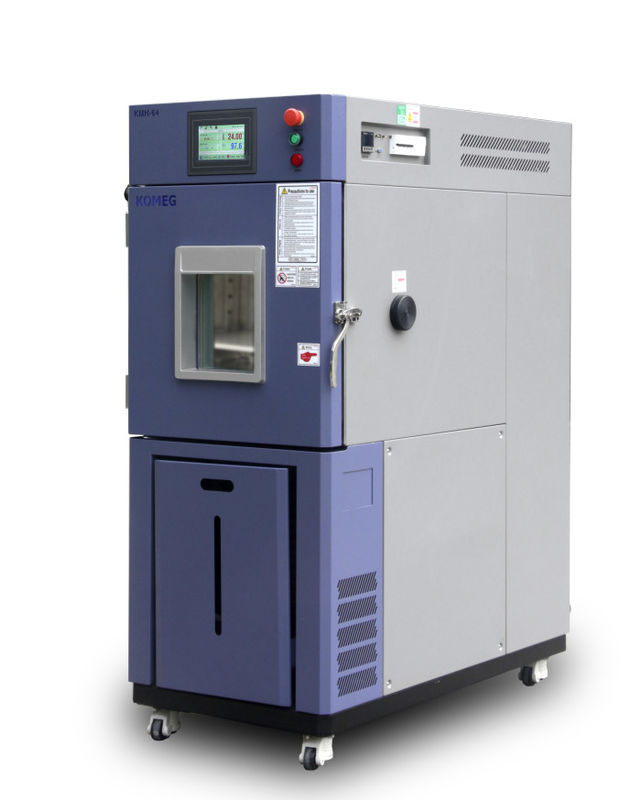

Akıllı Otomobil Parçaları Laboratuvarı Sıcaklık Nem Odası Elektronik İçin Yüksek Hassasiyetli Test
Ürün Genel Bakış | |||||||||||||||||||||||||||||||||||||||||||||
Çok çeşitli karmaşık doğal ortamları doğru şekilde taklit edebilir ve güvenilirlik için uygundur endüstriyel ürünlerde test. Çevre test ekipmanı GB5170.2.3.5.6-95 standart gereksinimlerini karşılamak ve elektrik ve elektronik ürünlerin temel parametreleri için nem koşullarında test yöntemleri, düşük sıcaklık, yüksek sıcaklık ve sabit ısı. | |||||||||||||||||||||||||||||||||||||||||||||
ⅱ.Application | |||||||||||||||||||||||||||||||||||||||||||||
Elektronik, elektrik gibi endüstriyel birimlerde çevresel uyumluluk ve güvenilirlik testine uygulanabilir cihaz, pil, plastik, gıda, kâğıt ürün, araç, maden, kimya, yapı malzemesi, araştırma kurum, teftiş ve karantina bürosu, üniversite vb. | |||||||||||||||||||||||||||||||||||||||||||||
ⅲ.Features | |||||||||||||||||||||||||||||||||||||||||||||
● GB-2423.1-89 (IEC68-2-1) Test A: Düşük Sıcaklık Testi ● GB-2423.2-89 (IEC68-2-2) Testi B: Yüksek Sıcaklık Testi ● GJB360.8-87 (MIL-STD.202F) Yüksek Sıcaklık Ömür Testi ● GJBl50.3 (MIL-STD-810D) Yüksek Sıcaklık Testi ● GJBl50.4 (MIL-STD-810D) Düşük Sıcaklık Testi ● GB2423.3-93 (IEC68-2-3) Test Ca: Sabit Isı Testi ● GB2423.4-93 (IEC68-2—30) Test Db: Nemli Isı Alternatif Testi ● GJBl50.9-93 (MIL-STD-810D) Nemli Isı Testi | |||||||||||||||||||||||||||||||||||||||||||||
1.Enerji korunumu | Sabit kapasiteye ulaşmak için soğutma kapasitesini ayarlamak için bypass modu etkili sıcaklık ve nem | ||||||||||||||||||||||||||||||||||||||||||||
2.Easy İşlemi | ※ Şirketin sahip olduğu marka KOMEG KM-3166 LCD dokunmatik ekranın kullanılması PID kontrol parametreleri ayarlı kontrolör Veri toplama ve kaydetme için esnek yaklaşım | ||||||||||||||||||||||||||||||||||||||||||||
3.Yüksek güvenilirlik | Parts Hizmet ömrü ve yüksek güvenilirlik sağlayan önemli parçalar ithal edilmektedir ※ Kompresörün kullanım ömrünü sağlamak için verimli yağ ayırıcı | ||||||||||||||||||||||||||||||||||||||||||||
Ⅳ. Ana teknik parametreler | |||||||||||||||||||||||||||||||||||||||||||||
1. Oda | |||||||||||||||||||||||||||||||||||||||||||||
1.1 Çalışma alanı hacmi | isteğe bağlı | ||||||||||||||||||||||||||||||||||||||||||||
1.2 Dış boyut | isteğe bağlı | ||||||||||||||||||||||||||||||||||||||||||||
2. Sıcaklık | |||||||||||||||||||||||||||||||||||||||||||||
2.3 Sıcaklık aralığı | -20 ~ 150 ℃ | ||||||||||||||||||||||||||||||||||||||||||||
2.4 Sıcaklık Sapması | 2.0 ℃ ± | ||||||||||||||||||||||||||||||||||||||||||||
2.5 Sıcaklık Sabitliği | 0.5 ℃ ± | ||||||||||||||||||||||||||||||||||||||||||||
2.6 Sıcaklık Tekdüzelik | 2.0 ℃ ± | ||||||||||||||||||||||||||||||||||||||||||||
3. Nem | |||||||||||||||||||||||||||||||||||||||||||||
3.1 Nem aralığı | % 20 bağıl nemde ~% 98 RH | ||||||||||||||||||||||||||||||||||||||||||||
3.2 Kontrol aralığı | |||||||||||||||||||||||||||||||||||||||||||||
3.3 Nem sapması | ± 3.0% RH (>% 75 RH) ±% 5.0 nem (≤75% RH) | ||||||||||||||||||||||||||||||||||||||||||||
3.4 Nem homojenliği | % 3.0 nem (yüksüz) | ||||||||||||||||||||||||||||||||||||||||||||
3.5 Nem sabiti | % 2.0 nem ± | ||||||||||||||||||||||||||||||||||||||||||||
Ham Kereste Yapısı | |||||||||||||||||||||||||||||||||||||||||||||
Genel yapı ve oda aşağıdaki gibi üç bölümden oluşmuştur. Yalıtım kutusu, ayrı soğutma birimleri ve elektrik kontrol kabini. | |||||||||||||||||||||||||||||||||||||||||||||
1 ns Yalıtım kutusu | ※ duvar malzemesi: statik renk sprey ile yüksek kaliteli karbon çelik Wall iç duvar malzemesi: sus304 # mat paslanmaz çelik levha Ulation İzolasyon malzemeleri: sert poliüretan köpük yalıtım katmanı + cam elyaf. | ||||||||||||||||||||||||||||||||||||||||||||
2.Door | Düşük miktarda yoğuşmayı önlemek için, ısıtma teli kapı çerçevelerine monte edildi sıcaklıklar. | ||||||||||||||||||||||||||||||||||||||||||||
3 bs Gözetleme penceresi | Gözetleme pencereli, çok oyuklu elektrik yalıtımlı kaplamalı cam, yoğunlaşmayı etkili bir şekilde önler | ||||||||||||||||||||||||||||||||||||||||||||
4.Kablo bağlantı noktası | Sto50mm * 2 her iki tarafta (her biri * 1) lastik tapa ve plastik kapaklı | ||||||||||||||||||||||||||||||||||||||||||||
5.Aydınlatma cihazı | 11W / AC220V * 1 gözlem penceresinde bulunur | ||||||||||||||||||||||||||||||||||||||||||||
6. Su çıkış deliği | Yoğuşma suyunu boşaltmak için kullanılabilir | ||||||||||||||||||||||||||||||||||||||||||||
7. Örnek tutucu | İki kat paslanmaz çelik numune tutucusu. | ||||||||||||||||||||||||||||||||||||||||||||
8.Mobil Tekerlekler | Seyyar Tekerlekler * 4 | ||||||||||||||||||||||||||||||||||||||||||||
9.Electric kontrol kutusu | Toplam güç devre kesici, aşırı sıcaklık koruması. | ||||||||||||||||||||||||||||||||||||||||||||
10. Su temin sistemi | Su pompası otomatik besleme | ||||||||||||||||||||||||||||||||||||||||||||
İr.Klima sistemi | |||||||||||||||||||||||||||||||||||||||||||||
1. Kontrol modu | Zorunlu havalandırma devreleri tasarımı, denge sıcaklığı ve nem kontrolü sistem (BTHC). | ||||||||||||||||||||||||||||||||||||||||||||
2. klima cihazı | Sıcaklık ve nem homojenliğini sağlamak için üste monte difüzör Uzun eksenli santrifüj fan, buharlaştırıcılar, ısıtıcılar, nemlendiriciler kuruldu klima kutusunda | ||||||||||||||||||||||||||||||||||||||||||||
3. Isıtma | Kaliteli nikel-krom alaşımlı tel elektrikli ısıtıcılar, Temassız kontrol modu (SRR). | ||||||||||||||||||||||||||||||||||||||||||||
4. Soğutma | Sinüs dalga deseni alüminyum kanatlı bakır boru hava ısı eşanjörü (hava soğutmalı) | ||||||||||||||||||||||||||||||||||||||||||||
5. Su temini | İç su temini modu | ||||||||||||||||||||||||||||||||||||||||||||
6. Nemlendirici | Lavabo ısıtmalı nemlendirme Paslanmaz çelik kılıflı ısıtıcı Isıtıcı kontrolü: darbe genişliği modülasyonu gibi temassız süre, SSR (katı hal rölesi) Su seviyesi kontrol cihazları, anti-kuru ünite ısıtıcı | ||||||||||||||||||||||||||||||||||||||||||||
7. Kompresör | Tecumseh marka Kompresör | ||||||||||||||||||||||||||||||||||||||||||||
8. Azaltma cihazı | |||||||||||||||||||||||||||||||||||||||||||||
9. Soğutucu akışkan | R404a Çevre dostu soğutucu akışkan yüksek sıcaklık seviyesi | ||||||||||||||||||||||||||||||||||||||||||||
10. Parçalar ve Markası |
| ||||||||||||||||||||||||||||||||||||||||||||
11. Soğutma Teknolojisi | ※ Azot kaynağı, iki kademeli döner kanatlı vakum pompası, iç soğutma sistemi temiz ve güvenilirdir. Yoğuşmayı sağlamak için kompresörün altında bulunan su tepsisi Su, odanın arkasındaki borudan serbestçe boşalır. | ||||||||||||||||||||||||||||||||||||||||||||
Control, Kontrol Sistemi | |||||||||||||||||||||||||||||||||||||||||||||
1. Eğri kayıt fonksiyonu | Pt100 | ||||||||||||||||||||||||||||||||||||||||||||
2. Kontrolör | KOMEG marka KM-3166 PID kontrollü LCD Dokunmatik ekran denetleyicisi parametreler ayarı | ||||||||||||||||||||||||||||||||||||||||||||
3. Gösterge | Sıcaklık ve nem ayarları (SV) Gerçek (PV) değer olabilir doğrudan görüntülenir, Programın yürütülmesi kalan sayıları, Paragrafları, kalanları görüntüleyebilir zaman ve çevrimler, çalışma zamanı göstergesi, Program düzenleme ve grafik eğrisi gösterimi, Sabit veya program işlem durum göstergesi, 7 inç TFT ekran. | ||||||||||||||||||||||||||||||||||||||||||||
4. Çözünürlük | Sıcaklık: + 0.01 ℃; Nem:% + 0.1; Süre: 1 dak | ||||||||||||||||||||||||||||||||||||||||||||
5. Ayar aralığı | Cihazın çalışma sıcaklığına bağlı olarak sıcaklık ayarlanabilir (üst sınır +5 ℃, alt sınır -5 ℃) | ||||||||||||||||||||||||||||||||||||||||||||
6. Koşu modu | programlanabilir çalıştırma, sürekli çalıştırma ve rezervasyon başlatma | ||||||||||||||||||||||||||||||||||||||||||||
7. ayar modu | Dokunmatik mod girişi | ||||||||||||||||||||||||||||||||||||||||||||
8. iletişim arayüzü | Bilgisayara bağlı olduğunda veri toplama İzleme ve uzaktan kumanda sistemi olarak kullanılabilir, Birden fazla makine senkronizasyon kontrolü mevcut. | ||||||||||||||||||||||||||||||||||||||||||||
9. U disk Hafıza kartı | 1G-8G mevcut | ||||||||||||||||||||||||||||||||||||||||||||
10. Veri toplama | Pil koruma ayarları ile RAM, veri kaydedilebilir, maksimum tarihsel veri belleği saklama alanı 90 gündür (örnekleme süresi 1 dakika olduğunda) | ||||||||||||||||||||||||||||||||||||||||||||
11. Belleği kapatın | Güç kurtarma modu, sıcak başlatma, soğuk başlatma ve durdurma olarak ayarlanabilir. | ||||||||||||||||||||||||||||||||||||||||||||
12. Önceden ayarlanmış fonksiyon | önyükleme süresi serbestçe ayarlanabilir ve makine dönerken otomatik olarak çalışır güç | ||||||||||||||||||||||||||||||||||||||||||||
13.Yazılım ortamı | Windows2000 veya Windows XP | ||||||||||||||||||||||||||||||||||||||||||||
14. Ağ Bağlantısı | Ethernet'e bağlanabilir, uzaktan kumanda işlevi, veri toplama, aynı anda birden fazla makineyi kontrol edebilir. | ||||||||||||||||||||||||||||||||||||||||||||
15. İşlev | Arıza alarmı ve yol açma istemleri, güç koruması, alt limit sıcaklık koruması, zamanlayıcı işlevi (otomatik başlatma ve otomatik çalışmayı durdurma), kendi kendine teşhis işlevi. | ||||||||||||||||||||||||||||||||||||||||||||
Ⅷ. Elektrik kontrol sistemi | |||||||||||||||||||||||||||||||||||||||||||||
1. Güç dağıtımı Kontrol Kabini | ※ Soğutucu fan ※ Santral Terminal Örnekler terminali RS-485 fiziksel arayüzü (eğer merkezi izleme yazılımı satın alırsanız) Power Toplam güç kaçağı devre kesicisi. | ||||||||||||||||||||||||||||||||||||||||||||
2. Parçalar ve Markası |
Not: Listelenen iki seçenek, alternatif seçim ve yedekleme amaçlıdır. | ||||||||||||||||||||||||||||||||||||||||||||
3. Koruma Sistemi | 3.1 Soğutma Sistemi: ※ Kompresör aşırı basınç koruması ※ Kompresör motoru aşırı ısınma koruması Current Kompresör motoru akım koruması Dens Kondenser fanı aşırı ısınma koruması 3.2 Laboratuar ※ Ayarlanabilir aşırı sıcaklık koruması --- aşırı sıcaklık koruma modu 1 Space Test alanı sıcaklık sigortası --- aşırı sıcaklık koruma modu 2 Channel Klima kanalı sıcaklığı aşırı yüksek --- aşırı sıcaklık koruma modu 3 ※ Kontrol cihazının aşırı sıcaklık kapatma alarmı ayarlandı --- aşırı sıcaklık koruma modu 4 ※ Fan motoru aşırı ısınır. 3.3 Diğer Toplam güç faz sırası ve faz kaybı koruması; Kaçak koruması; Short Kısa devre koruması yükleyin. | ||||||||||||||||||||||||||||||||||||||||||||
4. Alarm | Ekipman çalışmayı durdurur ve yukarıdakiler sesli alarmı gönderir. Bu arada koruma ortaya çıkıyor, arıza, sebepler ve çözümler ekranda görüntülenir. | ||||||||||||||||||||||||||||||||||||||||||||
Ⅸ. Kurulum | |||||||||||||||||||||||||||||||||||||||||||||
1. Güç | ※ AC380V ±% 10, 50Hz ± 1Hz, 3 faz 4 tel + Topraklama Telleri Cable Güç kablosu kontrol kutusundaki hava anahtarına bağlı ※ Toplam Güç ~ 8 kW, 10A ; Perm Gerilime izin verilir: AC (1 ±% 10) 380V Perm Frekans izin verilir: (1 ± 1%) 50Hz Wire Topraklama kablosunun direnci 4Ω'den az TN-S modu veya güç kaynağı için TT modu And Bağımsız ve özel bir hava veya güç anahtarı ile donatılmış olmalıdır | ||||||||||||||||||||||||||||||||||||||||||||
2. Su Temini | İdi Nemlendirme suyu: su veya deiyonizer su Maksimum tüketim: 7L / s RO RO sistemleri kullanılırken, su sağlama gereksinimleri Su basıncı 0.2MPa, boru hattı DN10 Maksimum Tüketim: 7L / s. su akışı | ||||||||||||||||||||||||||||||||||||||||||||
3. çevresi | 5 ~ 35 ℃, Nem≤% 85 Bağıl nem | ||||||||||||||||||||||||||||||||||||||||||||
4. Hava kalitesi | Yüksek konsantrasyonda toz veya aşındırıcı gaz yok | ||||||||||||||||||||||||||||||||||||||||||||
5. kurulum ortamı | From duvardan her iki tarafa ve odanın arkasına olan mesafe 800mm, öne doğru 1500mm'den fazla. Bağımsız güç sağlamak dağıtım şalt ve nemlendirme yoğuşma suyu tahliyeleri ve dış güç konnektörü cihazı gerekli Level zemin seviyesi, iyi havalandırılmış, yanıcı olmayan, patlayıcı, aşındırıcı gazlar ve toz Nearby Yakında güçlü elektromanyetik radyasyon yok Floor Zemin drenajlı (soğutma ünitesinden 2 metreden az) Floor mekan kat taşıma kapasitesi: en az 800kg / m2 Bakım için yeterli alan bırakın | ||||||||||||||||||||||||||||||||||||||||||||
6. Topraklama kablosu | Topraklama direnci 4Ω altındaki, topraklama cıvataları kabinin tabanı. | ||||||||||||||||||||||||||||||||||||||||||||
7. Drenaj | Muhafaza tabanına takılı tahliye deliği | ||||||||||||||||||||||||||||||||||||||||||||
8. Kablo bağlantı noktası | φ50, φ80, φ100, φ120mm kablo bağlantı noktası, konum ve numara olabilir odasının gövde yapısı eğer kullanıcı ihtiyaçlarına göre özelleştirilmiş izin verir. | ||||||||||||||||||||||||||||||||||||||||||||
9. Ekipman depolama | ※ Cihaz çalışmadığında, ortam sıcaklığı 0 ~ 45 ℃ içinde muhafaza edilir Temperature Ortam sıcaklığı 0 below altına düştüğünde, su su borularının donmasını ve kırılmasını önlemek için cihaz boşaltılmalıdır. | ||||||||||||||||||||||||||||||||||||||||||||
10. Merkezi izleme | Uzaktan merkezi izleme için, başka bir bilgisayara ihtiyacınız var (Windows 2000 / XP işletim sistemleri, bir COM portu ve bir USB portu); İle donatılmış RS-485 / RS-232 dönüştürücü ve bir iletişim kablosu 25m. | ||||||||||||||||||||||||||||||||||||||||||||
Teknik Belgeler | |||||||||||||||||||||||||||||||||||||||||||||
1. Teknik Belgeler | Kullanım Kılavuzu * 1 | ||||||||||||||||||||||||||||||||||||||||||||
