Ürün adı: | 3 bölgeli Termal Şok Test Odası | İnterrior malzeme: | 600 x 500 * 500 mm |
---|---|---|---|
Yok edici malzeme: | 1640 * 1890 * 1830mm | Yüksek sıcaklık. Bölme: | 60 ° ~ + 200 ° |
Düşük sıcaklık. Bölme: | -70 ° ~ -10 ° | Ön Isıtma Süresi: | 20 Dakika İçinde 60 Oc ~ + 200 Oc |
Ön Soğuk Zaman: | 20 dakika içinde ~ | Test odası: | -55 ° ~ 150 ° C |
Kullanım: | Üniversal test makinesi | Uygulama: | yaygın olarak |
Vurgulamak: | Sıcaklık Şok Testi Odası,çevre test Odaları |

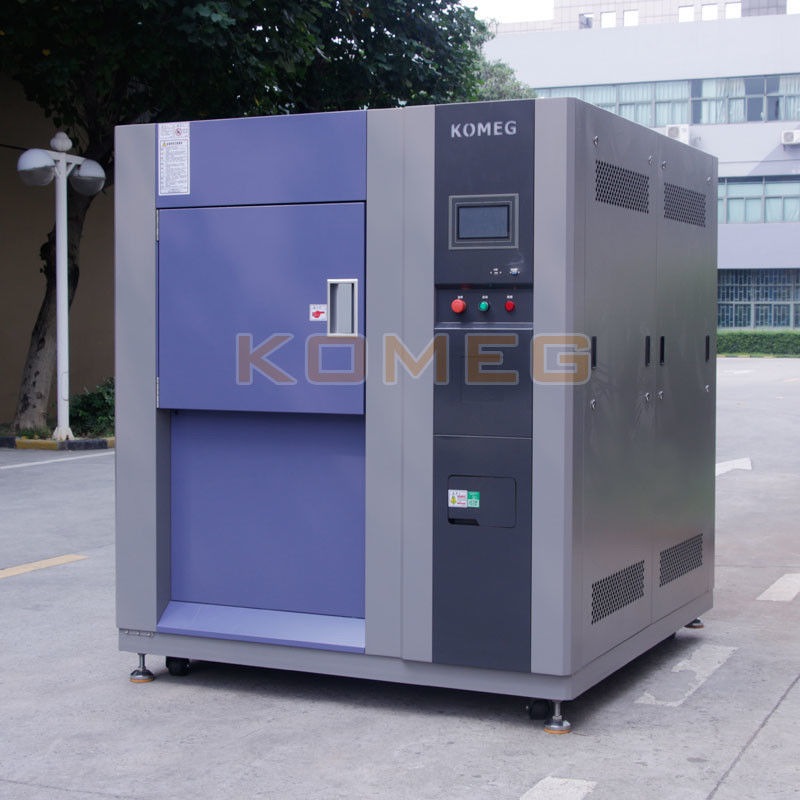

Yüksek ve Düşük Sıcaklık Nemi Termal Şok Test Odası İmalatı
Ürün Açıklaması
Bildiğimiz gibi termal şok, bir termal gradyan bir nesnenin farklı kısımlarının farklı miktarlarda genişlemesine neden olduğunda meydana gelir. Bu diferansiyel genişleme, eşit olarak stres veya gerilme olarak anlaşılabilir. Bir noktada, bu stres malzemenin gücünü aşarak çatlak oluşmasına neden olabilir. Eğer hiçbir şey bu çatlağın malzemeden yayılmasını engellemezse, nesnenin yapısının bozulmasına neden olur.
başarısız. Normalde, bir ürünün ne kadar miktarda termal şoka dayanabileceğini test etmek için termal şok test cihazları kullanırız.
Termal şok testi, normal kullanım sırasında sıcaklık döngüleri veya termal şokların neden olduğu arızaları hızlandırmak için ürünleri alternatif düşük ve yüksek sıcaklıklara maruz bırakır. Aşırı sıcaklıklar arasındaki geçiş, 15 ° C / dak'tan büyük, çok hızlı bir şekilde gerçekleşir.
Uygulamalar
3 bölgeli termal şok odası, güvenilirlik programları, kalite kontrol, ticari test programları ve tıbbi testlere uygun olarak çalışacak şekilde tasarlanmıştır. Malzeme yapısının veya kompozit malzemenin kısa sürede yüksek sıcaklık ve düşük sıcaklık arasındaki sürekli çevresel değişikliklere dayanma yeteneğini test etmek için kullanılır. Diğer malzemeler arasında metaller, plastik, kauçuk ve elektronikler için de geçerlidir. Test sonucu, ürünün iyileştirilmesi için referans olarak veya temel olarak kullanılabilir.
Özellikler
1. Isıtma ve soğutma için en yüksek talep için her bölgede termal kısa devre odası. MIL-STD 883 gerekliliklerini verimli bir şekilde karşılamak için ekstra termal enerji sağlar.
2. Sıcaklık kaydedici, yük bölgeden bölgeye giderken 24 saatlik parça sıcaklık kaydı sağlar. Dokunmatik kontrol grafik kontrolünü kullanım arayüzü olarak kullanmak, kullanımı kolay.
3.Sistem, otomatik dolaşım şoku veya manuel seçici şok için kullanılabilir, iki bölge veya üç bölge şoku ve soğuk ve termal şok başlatma özelliği ayarlayabilir.
4. ısmarlama ve isteğe bağlı aksesuarlar mevcuttur.
Çalışma prensibi
Buna üç bölgeli termal şok test odası denir.
Numune test odasına yerleştirilir, yüksek sıcaklık odasına ve düşük sıcaklık odasına test sıcaklığından daha aşırı sıcaklık ayarlanabilir. Düşük sıcaklık testine gelince, soğuk oda kapısı açık ve düşük sıcaklık odasının test odası ile birlikte çalışması.
Yüksek sıcaklık testine dönüştürüldüğünde, soğuk oda kapısı kapalı, sıcak oda kapısı açılır ve yüksek sıcaklık odası ile birlikte çalışan test odası.
Mekanik işlemlerin dönüşümü (yüksek sıcaklıktan düşük sıcaklığa veya düşük sıcaklıktan yüksek sıcaklığa transfer) 1 saniyeden daha kısa sürede tamamlanabilir ve sıcaklık hızlı bir şekilde stabilize edilebilir.
Tüm test boyunca, test numunesinin taşınmasına gerek yoktur ve herhangi bir insan müdahalesi olmadan.
Özellikler
(1) KTS-A Serisi
model |
| ||||||||
72A | 100A | 150A | 200A | 252A | 300A | 480A | |||
İç boyut (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
'H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
D | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Dış boyut (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
'H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
D | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Test ağırlığı | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Düşük Sıcaklık Odası | -55ºC ~ -10ºC, Ön soğutma süresi: + 20ºCto-55ºC'den ≤ 60 dk | ||||||||
Test odası | -40 ~ 150ºC | ||||||||
Yüksek Sıcaklık Odası | + 60ºC ~ + 200ºC, 20 dk içerisinde, Ön ısıtma | ||||||||
Geçiş süresi | ≤15S | ||||||||
İyileşme süresi | Yüksek Sıcaklığa Maruz Kalma 30 dakikalık test sıcaklığının gerekli sıcaklığına erişme ve stabilizasyon için | ||||||||
Düşük Sıcaklığa Maruz Kalma Test numunesinin gerekli soğuk sıcaklığına ulaşmak ve dengelemek için 30 dakika | |||||||||
≤ 5 dk | |||||||||
Ortam Sıcaklığı | + 5 ° C ~ + 35 ° C | ||||||||
Güç | AC 380 ± 10 % 50Hz, 3 faz 4 telleri + Topraklama Telleri |
(2) KTS-B Serisi
model |
| ||||||||
72B | 100B | 150B | 200B | 252B | 300B | 480B | |||
İç boyut (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
'H | 400 | 450 | 500 | 600 | 600 | 600 | 800 |
D | 400 | 450 | 500 | 500 | 600 | 650 | 750 | |
Dış boyut (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 |
'H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | |
D | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | |
Test ağırlığı (KG) | 5 | 10 | 12 | 15 | 18 | 20 | 20 | |
Düşük sıcaklık. bölme | -70ºC ~ -10ºC, Ön soğutma süresi: + 20ºC ~ -70ºC, ≤ 60 dak | |||||||
Ölçek. Bölme | -55ºC ~ 150ºC | |||||||
Yüksek sıcaklık. oda sıcaklığı | + 60ºC ~ + 200ºC, Ön ısıtma süresi: ≤20 dk | |||||||
Geçiş süresi | ≤15S | |||||||
İyileşme süresi | Yüksek Sıcaklığa Maruz Kalma 30 dakikalık test sıcaklığının gerekli sıcaklığına erişme ve stabilizasyon için | |||||||
Düşük Sıcaklığa Maruz Kalma Test numunesinin gerekli soğuk sıcaklığına ulaşmak ve dengelemek için 30 dakika | ||||||||
≤ 5 dk | ||||||||
Ortam Sıcaklığı | + 5 ° C ~ + 35 ° C | |||||||
Güç | AC 380 ± 10 % 50Hz, 3 faz 4 telleri + Topraklama Telleri |
(3) KTS-D Serisi
model |
| ||||||||
72D | 100D | 150D | 200D | 252D | 300D | 480D | |||
İç boyut (mm) | W | 450 | 500 | 600 | 670 | 700 | 800 | 800 | |
'H | 400 | 450 | 500 | 600 | 600 | 600 | 800 | ||
D | 400 | 450 | 500 | 500 | 600 | 650 | 750 | ||
Dış boyut (mm) | W | 1490 | 1540 | 1640 | 1720 | 1750 | 1850 | 1850 | |
'H | 1790 | 1840 | 1890 | 2000 | 2000 | 2000 | 2200 | ||
D | 1600 | 1700 | 1830 | 1850 | 1930 | 1980 | 2500 | ||
Test ağırlığı | 5 | 10 | 12 | 15 | 18 | 20 | 20 | ||
Düşük Sıcaklık Odası | -80ºC ~ -10ºC, Ön soğutma süresi: + 20ºCto-80ºC'den-60 dk |
Test odası | -65ºC ~ 150ºC |
Yüksek Sıcaklık Odası | + 60ºC ~ + 200ºC, 20 dk içerisinde, Ön ısıtma |
Geçiş süresi | ≤15S |
İyileşme süresi | Yüksek Sıcaklığa Maruz Kalma 30 dakikalık test sıcaklığının gerekli sıcaklığına erişme ve stabilizasyon için |
Düşük Sıcaklığa Maruz Kalma Test numunesinin gerekli soğuk sıcaklığına ulaşmak ve dengelemek için 30 dakika | |
≤ 5 dk | |
Ortam Sıcaklığı | + 5 ° C ~ + 35 ° C |
Güç | AC 380 ± 10 % 50Hz, 3 faz 4 telleri + Topraklama Telleri |
